柜体属于非标定制产品,一律不支持支付宝付款流程

如需采购,我公司会和您签订正规销售合同来给您的这次购买带来保障

如果您不支持签订销售合同订购方式,请勿向我公司询价,以免耽误彼此时间

以上产品价格只做示意,如需报价请提供一次方案图

详情请致电：18457727076（宋）,QQ：2757157879

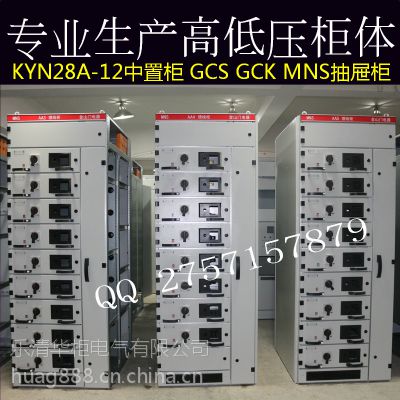

(本店承接高低压开关柜KYN28A-12, XGN15-12, HXGN17-12,, GGD, GCS,  MNS,  GCK，直流屏，环网柜，GGD侧片，GGD骨架。

等壳体安装,如有需要请联系在线旺旺询价,非诚勿扰,抵制盲目询价,谢谢)

注：我司工程技术人员,从事高低压成套配电系统工作十余年,专业制造,品质***.

柜体结构:

   柜体由冷轧钢板加工成结构件，用螺栓组装而成。

   每一柜体分隔成三个部分，即顶部可供水平母线贯穿的主母线室；前面部分用隔板分隔成若干个功能单元小室，组合后高度为1760mm；后面部分为电缆室，室内装有支架，用于敷设进出电缆。

   柜顶装有通风窗口的金属封板。若顶部需进出线时则用绝缘封板。底部均采用绝缘板封闭，以防止异物进入。柜体基本尺寸宽度分为600，800，1000，1200mm四种，高度均为2200mm，深度均为1000mm（特殊要求可与制造厂协商）。

   外壳防护等级为IP20或IP30时，后门采用铰链开启结构。IP40时采用螺钉安装结构。    根据用户要求，本开关柜亦可组合拼装出厂，即数台柜装于10＃槽钢焊接成的底架上，

拼装长度不大于3m。采用组合拼装时，出厂前每个组合的水平母线已安装就绪，并提供组合间的母线连接件。  特    点:

   采用E=20mm为模数的结构件，组装方便。    金属结构件采用镀锌或粉末喷涂工艺，防腐能力强。    结构紧凑以较小的空间容纳较多的功能单元.   功能单元之间用钢板分隔成若干个小室，互不影响。

   功能单元采用抽屉结构、插入结构和固定结构三种，使检修安全、方便，可缩短事故停电时间。

   抽屉操作简单、方便，互换性强。

   抽屉装有防止抽出过猛而跌落的机构，即抽出约五分之四时抽屉被扣住，卸下则须稍抬起才能拉出。

   柜顶设置主母线和中性母线，柜底设置保护接地母线。分支母线亦可采用四线。    电缆室装有支架，进出电缆安装方便。 技术指标: 额定工作电压 （V）～380

母线额定工作电流 （A)1000;1600;2500;3200,

母线短时耐受电流IS有效值

（KA）30；50， 母线峰值耐受电流  （KA）63；105， 外壳防护等级  IP20；30；40

用    途:

   本抽出式开关柜用于电站、石油化工、冶金、轻纺等工业企业中，作为三相交流50-60HZ，

电压为380V电力系统的配电（PC）和电动机集中控制（MCC）之用。 使用条件:

   海拔高度不超过2000m。 环境温度不超过40℃；***环境温度不低于-10℃。空气相对温度在最湿月的月平均相对湿度为90%。
